Bộ phát triển DSP Stratix® V GS

Bộ phát triển DSP Stratix® V GS cung cấp một môi trường thiết kế hoàn chỉnh bao gồm tất cả phần cứng và phần mềm bạn cần để bắt đầu phát triển các thiết kế FPGA chuyên sâu về DSP.

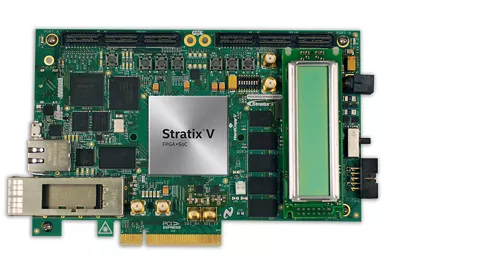

Bo mạch phát triển Stratix V DSP

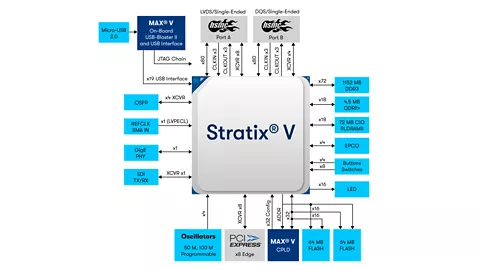

Sơ đồ khối Stratix V DSP

Sử dụng Bộ phát triển DSP Stratix® V GS để:

  • Phát triển và thử nghiệm các thiết kế PCI Express* (PCIe) ở tốc độ dữ liệu lên đến 3.0 bằng cách sử dụng bảng phát triển tuân thủ hệ số hình dạng thẻ ngắn PCIe.
  • Phát triển và kiểm tra hệ thống con bộ nhớ cho các bộ nhớ DDR3 hoặc QDR II.
  • Sử dụng đầu nối thẻ lửng tốc độ cao (HSMC) để giao tiếp với một trong hơn 35 HSMC khác nhau do các công ty được phê duyệt cung cấp, hỗ trợ các giao thức như Serial RapidIO*, 10 Gbps Ethernet, SONET, CPRI, OBSAI, và các giao thức khác.

Bảng 1. Thông tin đặt hàng

Mã đặt hàng Kiểm tra Tình trạng Còn hàng của Nhà phân phối Thiết bị Stratix® V GS
DK-DEV-5SGSMD5N

Mouser

DigiKey

 5SGSMD5K2F40C2N
Xem tất cả Hiện ít hơn

Bảng 2. Nội dung và Các tính năng của Bộ phát triển

Bao gồm những gì
Thiết bị

Stratix® V GS FPGA: 5SGSMD5K2F40C2N
Các tính năng và Đầu nối

Xung nhịp

  • Bộ dao động có thể lập trình 50 MHz và 125 MHz
  • Đầu vào SMA (LVPECL)

Đầu vào và đầu ra của người dùng chung

  • Ethernet 10/100/1000Mbps PHY (SGMII) với với bộ kết nối RJ-45 (đồng)
  • LCD 16x2 ký tự
  • Một công tắc gói trong dòng kép (DIP) 8 vị trí
  • Mười sáu đèn LED người dùng
  • Ba nút nhấn của người dùng

Thiết bị bộ nhớ

  • DDR3 SDRAM (1.152 MB, x72 bit rộng)
  • QDR II+ SRAM (4,5 MB, 2 Mb x18 bit rộng)
  • Tương thích với Footprint QDR II 4 Mb x18 bit rộng
  • RLDRAM II (72-Mbyte CIO RLDRAM II với một bus dữ liệu 18 bit)

Các thành phần và giao diện

  • Bộ kết nối biên PCIe x8
  • Hai bộ kết nối HSMC
  • SMB cho đầu vào và đầu ra giao diện kỹ thuật số nối tiếp (SDI)
  • Buồng quang QSFP
  • Ethernet 10/100/1000Mbps PHY (SGMII) với với bộ kết nối RJ-45 (đồng)
Cáp và Bộ điều hợp
  • Đầu vào DC máy tính xách tay
  • Bộ kết nối biên PCIe
  • Máy chủ web bộ xử lý Nios® II và cập nhật hệ thống từ xa
Phần mềm Giấy phép một năm cho phần mềm thiết kế Quartus® Prime Pro Edition có sẵn khi mua bộ công cụ. Tham khảo hướng dẫn kích hoạt giấy phép và câu hỏi thường gặp.
Xem tất cả Hiện ít hơn

Bảng 3. Tài liệu

Tệp Thiết kế

Mô tả nội dung
Hướng dẫn sử dụng Tài liệu về cách thiết lập bộ phát triển và sử dụng phần mềm đi kèm (Quartus® Prime và gói cài đặt).
Hướng dẫn tham khảo Thông tin chi tiết về các linh kiện và giao diện bo mạch.
Tệp Thiết kế Một tập tin cài đặt duy nhất chứa:
  • Hướng dẫn sử dụng - Gồm hướng dẫn sử dụng
  • Tệp thiết kế - Chứa sơ đồ và bố cục, Cách lắp ráp, Hóa đơn Vật liệu
  • Ví dụ - Hệ thống thử nghiệm bo mạch: BTS GUI, Power GUI and Clock GUI
  • Ví dụ - Dự án Golden Top để quản lý phân bố sơ đồ chân
  • Ví dụ - Ví dụ thiết kế: Bộ nhớ, XCVR, GPIO và PCIe 4.0

Tải xuống và giải nén Tệp thiết kế trước tiên, sau đó cài đặt Hệ thống Thử nghiệm Bo mạch.
Xem tất cả Hiện ít hơn

Lưu ý:

Người mua tuyên bố rằng họ là nhà phát triển sản phẩm, nhà phát triển phần mềm hoặc nhà tích hợp hệ thống và thừa nhận rằng sản phẩm này là một bộ đánh giá không được FCC ủy quyền, chỉ được cung cấp để đánh giá và phát triển phần mềm và không được bán lại.
